Trina TSM-DE09R08-425W black frame

Cikkszám: C00856

Garancia: 15 év

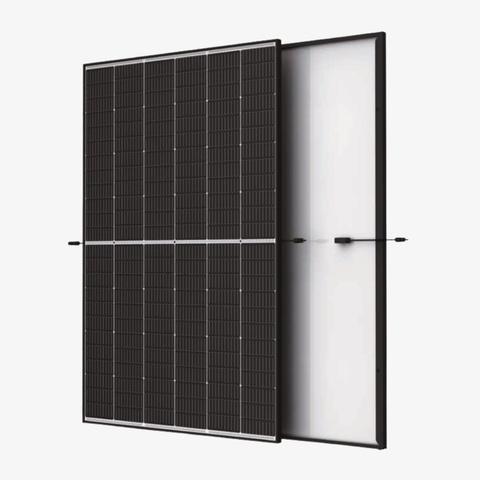

Trina Solar Vertex S TSM-DE09R.08 425 W Black Frame

A Trina Solar Vertex S TSM-DE09R.08 egy 425 W névleges teljesítményű, monokristályos napelem, amelyet elsősorban lakossági, valamint kisebb kereskedelmi és ipari tetőfelületekre terveztek. A nagy cellasűrűségű kialakítás és a multi-busbar technológia 21,3%-os modulhatásfokot, kedvező gyenge fényviszonyok melletti teljesítményt és megbízható működést biztosít.

A fekete alumíniumkeretes modul kompakt méretének és 21,8 kg-os tömegének köszönhetően egyszerűen mozgatható és telepíthető. Kialakítása kompatibilis a széles körben használt inverterekkel, teljesítményoptimalizálókkal és tartószerkezetekkel. A megerősített üvegfelület és a nagy mechanikai terhelhetőség hosszú távú, biztonságos használatot tesz lehetővé.

Főbb tulajdonságok

Alapadatok

• Gyártó: Trina Solar

• Termékcsalád: Vertex S

• Modell: TSM-DE09R.08

• Névleges teljesítmény: 425 W

• Modultípus: monokristályos, hátlapos napelem

• Cellák száma: 144 db

• Modulhatásfok: 21,3%

• Teljesítménytűrés: 0/+5 W

• Kivitel: fekete eloxált alumíniumkeret, fehér hátlap

• Felhasználási terület: lakossági, kereskedelmi és ipari tetős napelemes rendszerek

Elektromos adatok szabványos vizsgálati körülmények között

• Maximális teljesítmény: 425 W

• Munkaponti feszültség (VMPP): 42,2 V

• Munkaponti áramerősség (IMPP): 10,08 A

• Üresjárati feszültség (VOC): 50,2 V

• Rövidzárási áramerősség (ISC): 10,61 A

• Maximális rendszerfeszültség: 1500 V DC

• Maximális soros biztosíték: 20 A

Elektromos adatok normál üzemi körülmények között

• Maximális teljesítmény: 321 W

• Munkaponti feszültség: 39,5 V

• Munkaponti áramerősség: 8,13 A

• Üresjárati feszültség: 47,2 V

• Rövidzárási áramerősség: 8,55 A

Műszaki kialakítás

• Nagy cellasűrűségű összekapcsolási technológia

• Multi-busbar cellakialakítás a hatékonyabb fényhasznosítás és áramgyűjtés érdekében

• Alacsonyabb soros ellenállás

• Optimalizált teljesítmény gyenge fényviszonyok között

• Hagyományos inverterekkel, teljesítményoptimalizálókkal és tartószerkezetekkel kompatibilis kialakítás

• IP68 védettségű csatlakozódoboz

• TS4 csatlakozó

• MC4 EVO2 csatlakozó külön rendelés esetén

• 4,0 mm² keresztmetszetű fotovoltaikus kábel

Mechanikai adatok

• Méret: 1762 × 1134 × 30 mm

• Tömeg: 21,8 kg

• Üveg: 3,2 mm vastag, nagy fényáteresztésű, tükröződéscsökkentő bevonattal ellátott, hőerősített üveg

• Tokozóanyag: EVA/POE

• Hátlap: fehér

• Keret: 30 mm magas, eloxált alumíniumötvözet

• Maximális pozitív mechanikai terhelés: 6000 Pa, például hóterhelés

• Maximális negatív mechanikai terhelés: 4000 Pa, például szélterhelés

Hőmérsékleti adatok

• Működési hőmérséklet-tartomány: -40 és +85 °C között

• Névleges üzemi cellahőmérséklet (NOCT): 43 °C, ±2 K

• Teljesítmény-hőmérsékleti együttható: -0,34%/K

• Üresjárati feszültség hőmérsékleti együtthatója: -0,25%/K

• Rövidzárási áram hőmérsékleti együtthatója: +0,04%/K

Tanúsítványok

• IEC 61215

• IEC 61730

• IEC 61701

• IEC 62716

• ISO 9001

• ISO 14001

• ISO 14064

• ISO 45001

• EU WEEE-megfelelőség
