Projoy DC túlfeszültség levezető PESP-1000 T1+T2 3p

Cikkszám: C00732

Garancia:

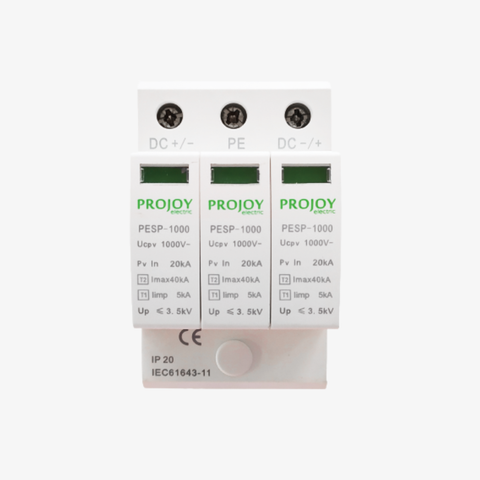

PROJOY PESP 1000 T1+T2 3P DC túlfeszültség-levezető

A PROJOY PESP 1000 T1+T2 3P egy hárompólusú, egyenáramú túlfeszültség-levezető, amely legfeljebb 1000 V DC üzemi feszültségű rendszerekhez alkalmazható. Kombinált T1+T2 védelmi kategóriájának köszönhetően 10/350 μs és 8/20 μs hullámformájú túlfeszültségekkel szembeni védelemre szolgál.

A készülék beépített hibajelző ablakkal rendelkezik: normál működés esetén zöld, meghibásodás esetén piros jelzés látható. Túlmelegedésből eredő meghibásodás esetén a beépített biztonsági leválasztó automatikusan leválasztja a készüléket az elektromos hálózatról. Opcionálisan távjelző érintkezővel is elérhető.

Főbb jellemzők

• T1+T2 kombinált DC túlfeszültség-védelem

• Hárompólusú, 3P kialakítás

• Legnagyobb folyamatos üzemi feszültség: 1000 V DC

• Névleges levezetőáram: 20 kA

• Maximális levezetőáram: 40 kA

• Impulzusáram: 5 kA

• Védelmi szint: 3,5 kV

• Reakcióidő: legfeljebb 25 ns

• Zöld-piros működésjelző ablak

• Opcionális távjelzési lehetőség

• 35 mm-es szimmetrikus szerelősínre rögzíthető

• Lángálló anyagból készült

• CE-tanúsítvány

Műszaki adatok

• Terméksorozat: PESP

• Alkalmazás: DC

• Védelmi kategória: T1+T2

• Pólusszám: 3P

• Hullámforma: T1 – 10/350 μs; T2 – 8/20 μs

• Névleges levezetőáram (In): 20 kA

• Maximális levezetőáram (Imax): 40 kA

• Impulzusáram (Iimp): 5 kA

• Legnagyobb folyamatos üzemi feszültség (Ucpv): 1000 V DC

• Védelmi szint (Up): 3,5 kV

• Reakcióidő: ≤25 ns

• Üzemi hőmérséklet-tartomány: −40 és +70 °C között

• Merev vezeték megengedett keresztmetszete: ≤35 mm²

• Hajlékony vezeték megengedett keresztmetszete: 2,5–25 mm²

• Meghúzási nyomaték: 3,5 Nm

• Védettségi fokozat: IP20

• Rögzítés: 35 mm-es szimmetrikus szerelősín

• Méret: 54 × 90 × 68 mm

• Tanúsítvány: CE

• Vonatkozó szabványok: IEC 61643-31 és EN 61643-31
