OETP SigenStor 15.0 + BAT20

Cikkszám: C00872

Garancia: 10 év

SigenStor EC 15.0 TP – háromfázisú inverter termékadatlap

SigenStor BAT 10.0 – LiFePO₄ akkumulátor termékadatlap

Inverter + akkumulátor csomag az Otthoni Energiatároló Program műszaki követelményeihez igazítva

A csomag egy háromfázisú SigenStor EC 15.0 TP invertert és két SigenStor BAT 10.0 nagy kapacitású, LiFePO₄ technológiájú akkumulátormodult tartalmaz. A rendszer célja, hogy a megtermelt napelemes energia minél nagyobb része helyben felhasználható vagy eltárolható legyen, és igény esetén backup/off-grid üzemet is biztosítson. A csomaghoz külön kell megvásárolni a Sigen Sensor TP-DH okosmérőt, valamint a SigenStor Installation Kit telepítőkészletet.

SigenStor EC 15.0 TP – háromfázisú inverter

Főbb jellemzők

• EMS-integrált intelligens vezérlés, precíz teljesítményszabályozás

• Háromfázisú működés, fázisonkénti terheléshez illeszkedő teljesítménykezelés

• 3 MPPT bemenet széles DC feszültségtartománnyal a hatékony PV energia kinyeréshez

• Szigetüzemben a készülék rövid ideig a névleges teljesítmény 150%-át is képes leadni 15 kW névleges teljesítmény mellett 10 másodpercig 22,5 kW csúcsteljesítmény érhető el.

• 0 ms backup átkapcsolás Sigen Energy Gateway használatával

• IP66 védettség, kültéri telepítésre alkalmas kivitel

• Biztonsági védelmi funkciók: DC fordított polaritás elleni védelem, szigetelésfelügyelet, maradékáram-felügyelet, ívzárlat-megszakító (AFCI), AC túláram/túlfeszültség/rövidzárlat védelem. II. típusú DC/AC túlfeszültségvédelem, szigetüzem elleni védelem (anti-islanding).

• Kommunikáció: WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G)

Fő műszaki paraméterek

PV (DC) oldal

• Max. PV teljesítmény: 24000 W

• Max. DC feszültség: 1100 V

• Névleges DC feszültség: 600 V

• Indulófeszültség: 180 V

• MPPT tartomány: 160–1000 V

• MPPT-k száma: 3

• Max. bemenő áram/MPPT: 16 A (max. zárlati áram/MPPT: 20 A)

Hálózati (AC) oldal

• Névleges AC teljesítmény: 15000 W

• Max. látszólagos teljesítmény: 16500 VA

• Névleges kimenő áram: 22,8 A (max.: 25,1 A)

• Névleges feszültség: 380/400 V, 3W+N+PE

• Névleges hálózati frekvencia: 50 / 60 Hz

• Teljesítménytényező: 0,8 (kapacitív / leading) ~ 0,8 (induktív / lagging)

• Teljes áram-harmonikus torzítás (THDi): < 2%

• Hatásfok (max. / európai): 98,3% / 97,9%

Backup (AC)

• Csúcsteljesítmény (10 mp): 22500 W

• Névleges kimenő feszültség: 380 / 400 V, 3W+N+PE

• Névleges kimenő frekvencia: 50 / 60 Hz

• Teljesítménytényező: 0,8 (kapacitív / leading) ~ 0,8 (induktív / lagging)

• Teljes feszültség-harmonikus torzítás (THDv): < 2%

• Átkapcsolás: 0 ms (Gateway-el)

Akkumulátor csatlakozás

• Kompatibilis akkumulátor: SigenStor BAT series

• Modulok száma vezérlőnként: 1–6

• Akkumulátor feszültségtartomány (TP): 600–900 V

Kivitel

• Méret (Sz × Ma × Mé): 700 × 300 × 260 mm

• Tömeg: 36 kg

• Tárolási hőmérséklet-tartomány: -40 ~ +70 °C

• Üzemi hőmérséklet-tartomány: -30 ~ +60 °C

• Relatív páratartalom-tartomány: 0% ~ 100%

• Maximális telepítési/üzemi magasság: 4000 m

• Hűtés: intelligens levegőhűtés

• Védettség: IP66

Szabványok: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2

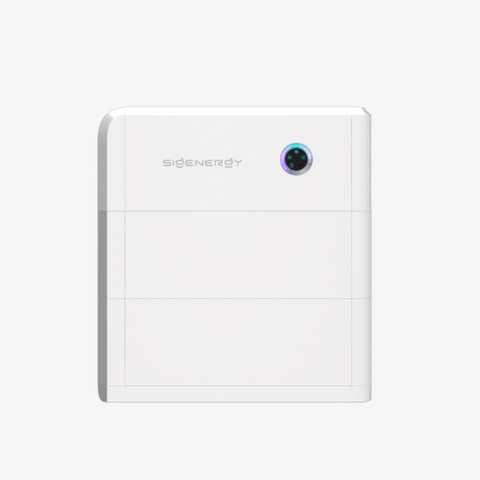

SigenStor BAT 10.0 – LiFePO₄ akkumulátor

Főbb jellemzők

• LiFePO₄ (lítium-vasfoszfát) cellakémiára épülő energiatároló

• 314 Ah prémium cellák, 10 000 ciklus

• 5 rétegű akkumulátor biztonsági védelem

• 100% DoD (kisütési mélység) a maximális energia hasznosításhoz

• Beépített battery optimizer: „régi és új” modulok együtt kezelésének támogatása, könnyebb bővíthetőség

• IP66 védettség, beltéri és kültéri telepítésre is alkalmas

Fő műszaki paraméterek

• Akkumulátor típus: LiFePO₄

• Cella kapacitás: 314 Ah

• Teljes energiatároló kapacitás: 9,04 kWh

• Hasznos energiatároló kapacitás: 8,76 kWh

•  DoD (kisütési mélység): 100%

• Max. töltési/kisütési teljesítmény: 4600 W

• Csúcsteljesítmény (10 mp): 6900 W

Kivitel

• Tömeg: 78 kg

• Méret (Sz × Ma × Mé): 767 × 270 × 265 mm

• Tárolási hőmérséklet-tartomány: -25 ~ +60 °C

• Üzemi hőmérséklet-tartomány: -20 ~ +55 °C

• Hűtés: természetes légáramlású hűtés

• Védettség: IP66

• Telepítés: padlóra állítható / falra szerelhető

• Bővíthetőség: 1–6 modul (modulonként 9,04 kWh)

Szabványok: IEC/EN 60730-1, UN 38.3, IEC/EN 62619, IEC/EN 63056, IEC/EN 62477

Az "OETP" megnevezéssel ellátott Deye, Fox Ess, vagy Sigenergy csomagban lévő termékeket és/vagy annak részeit kizárólag Magyarországon lehet felhasználni a gyártói szabályok alapján. Ezeket a termékeket nem lehet külföldre továbbértékesíteni, vagy telepíteni!
