OETP Sigen Hybrid 12.0 TP2 + BAT16

Cikkszám: C00875
Garancia: 10 év

Sigen Hybrid 12.0 TP2 – háromfázisú hibrid inverter termékadatlap

Inverter + akkumulátor csomag az Otthoni Energiatároló Program műszaki követelményeihez igazítva

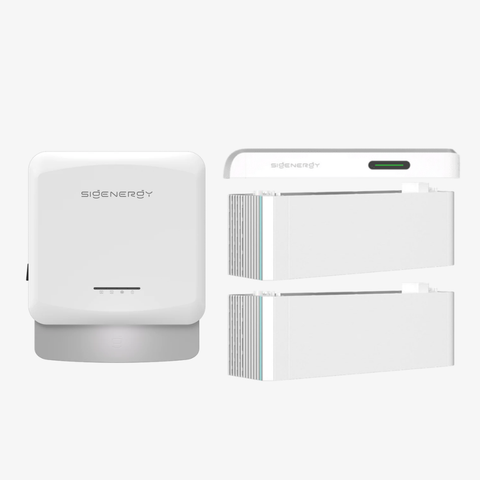

Ez a csomag egy Sigen Hybrid 12.0 TP2 háromfázisú invertert, egy SigenStor BAT 6.0 valamint egy SigenStor BAT 10.0 LiFePO₄ akkumulátormodult tartalmaz. A csomag tartalmazza továbbá SigenStor BC (Battery Controller) egységet a hibrid inverter és az akkumulátorrendszer összekapcsolásához. A csomaghoz külön kell megvásárolni a Sigen Sensor TP-DH okosmérőt.

Sigen Hybrid 12.0 TP2 – háromfázisú hibrid inverter

Főbb jellemzők

• EMS-integrált intelligens menedzsment, precíz vezérlés

• Két MPPT bemenet széles feszültségtartománnyal

• Háromfázisú on-grid kimenet

• Backup kimenet 10 másodperces csúcsteljesítménnyel

• Backup átkapcsolás megszakítási ideje: 0 ms

• IP66 védettség

• Természetes konvekciós hűtés

• Beépített védelmi funkciók: DC polaritáscsere elleni védelem, szigetelésfelügyelet, maradékáram-/szivárgóáram-felügyelet, ívzárlat-védelem (AFCI), AC túláram-, túlfeszültség- és rövidzárvédelem, II. típusú DC/AC túlfeszültségvédelem, szigetüzem elleni védelem (anti-islanding).

• Kommunikáció: WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G)

Fő műszaki paraméterek

PV (DC) bemenet

• Max. PV teljesítmény: 24000 W

• Max. DC feszültség: 1100 V

• Névleges DC feszültség: 600 V

• Indulófeszültség: 180 V

• MPPT tartomány: 160–1000 V

• MPPT-k száma: 2

• PV stringek száma MPPT-nként: 1/2

• Max. bemenő áram MPPT-nként: 16/32 A

• Max. zárlati áram MPPT-nként: 22/44 A

Akkumulátor csatlakozás

• Akkumulátorvezérlő: SigenStor BC

• Kompatibilis akkumulátor: SigenStor BAT sorozat

• Modulok száma vezérlőnként: 1–6 db

• Akkumulátor feszültségtartomány (háromfázis): 600–900 V

AC kimenet (on-grid)

• Névleges kimenő teljesítmény: 12000 W

• Max. látszólagos teljesítmény: 13200 VA

• Névleges kimenő áram: 18,2 A

• Max. kimenő áram: 20,1 A

• Névleges kimenő feszültség: 220/380 V, 230/400 V, 240/415 V (3W/N+PE)

• Névleges hálózati frekvencia: 50 / 60 Hz

• Teljesítménytényező: 0,8 leading ~ 0,8 lagging

• THDi: < 3%

AC kimenet (backup)

• Csúcskimenő teljesítmény (10 mp): 24000 W

• Névleges kimenő feszültség: 220/380 V, 230/400 V, 240/415 V (3W/N+PE)

• Névleges kimenő frekvencia: 50 / 60 Hz

• Teljesítménytényező: 0,8 (kapacitív / leading) ~ 0,8 (induktív / lagging)

• Teljes feszültség-harmonikus torzítás (THDv): < 3%

• Backup átkapcsolás megszakítási ideje: 0 ms

Hatásfok

• Max. hatásfok: 99,0%

• Európai hatásfok: 98,6%

Kivitel

• Méret (Sz × Ma × Mé): 477 × 568 × 99 mm

• Tömeg: 19,5 kg

• Tárolási hőmérséklet: -40 ~ +70 °C

• Üzemi hőmérséklet: -30 ~ +60 °C

• Zaj: 28 dB

• Éjszakai fogyasztás: 3 W

• Védettség: IP66

• Hűtés: természetes konvekció

• Fali szerelés

Szabványok: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2

SigenStor BAT 6.0 – LiFePO₄ akkumulátormodul

Főbb jellemzők

• LiFePO₄ akkumulátor

• 314 Ah cellakapacitás

• 10 000 ciklus

• 5 rétegű akkumulátorbiztonsági védelem

• Beépített battery optimizer (régi és új modulok keverése, bővítés támogatása)

• 100% kisütési mélység (DoD)

Fő műszaki paraméterek

Teljesítmény / kapacitás

• Akkumulátor típusa: LiFePO₄

• Cellakapacitás: 314 Ah

• Ciklus-élettartam: 10 000

• Teljes energiatároló kapacitás: 6,02 kWh

• Hasznos energiatároló kapacitás: 5,84 kWh

• Kisütési mélység (DoD): 100%

• Max. töltési/kisütési teljesítmény: 3000 W

• Csúcstöltési/csúcskisütési teljesítmény (10 mp): 4500 W

Általános adatok

• Tömeg: 62 kg

• Méret (Sz × Ma × Mé): 767 × 270 × 265 mm

• Tárolási hőmérséklet-tartomány: -25 ~ +60 °C

• Üzemi hőmérséklet-tartomány: -20 ~ +55 °C

• Relatív páratartalom-tartomány: 5% ~ 95%

• Max. telepítési/üzemi magasság: 4000 m

• Hűtés: természetes konvekció

• Védettség: IP66

• Telepítés: padlóra állítható / falra szerelhető

• Modulok száma vezérlőnként: 1 ~ 6 db

• Kompatibilis inverterek: SigenStor EC sorozat, Sigen Hybrid SP2/TP2 sorozat

Szabványok: IEC/EN 60730-1, UN 38.3, IEC/EN 62619, IEC/EN 63056, IEC/EN 62477

SigenStor BAT 10.0 – LiFePO₄ akkumulátor

Főbb jellemzők

• LiFePO₄ (lítium-vasfoszfát) cellakémiára épülő energiatároló

• 314 Ah prémium cellák, 10 000 ciklus

• 5 rétegű akkumulátor biztonsági védelem

• 100% DoD (kisütési mélység) a maximális energia hasznosításhoz

• Beépített battery optimizer: „régi és új” modulok együtt kezelésének támogatása, könnyebb bővíthetőség

• IP66 védettség, beltéri és kültéri telepítésre is alkalmas

Fő műszaki paraméterek

• Akkumulátor típus: LiFePO₄

• Cella kapacitás: 314 Ah

• Teljes energiatároló kapacitás: 9,04 kWh

• Hasznos energiatároló kapacitás: 8,76 kWh

•  DoD (kisütési mélység): 100%

• Max. töltési/kisütési teljesítmény: 4600 W

• Csúcsteljesítmény (10 mp): 6900 W

Kivitel

• Tömeg: 78 kg

• Méret (Sz × Ma × Mé): 767 × 270 × 265 mm

• Tárolási hőmérséklet-tartomány: -25 ~ +60 °C

• Üzemi hőmérséklet-tartomány: -20 ~ +55 °C

• Hűtés: természetes légáramlású hűtés

• Védettség: IP66

• Telepítés: padlóra állítható / falra szerelhető

• Bővíthetőség: 1–6 modul (modulonként 9,04 kWh)

Szabványok: IEC/EN 60730-1, UN 38.3, IEC/EN 62619, IEC/EN 63056, IEC/EN 62477

A két akkumulátor együtt (BAT 6.0 + BAT 10.0)

• Teljes energiatároló kapacitás: 15,06 kWh

• Hasznos energiatároló kapacitás: 14,60 kWh

• Max. töltési/kisütési teljesítmény (összesen): 7600 W

• Csúcstöltési/csúcskisütési teljesítmény (10 mp, összesen): 11 400 W

• Össztömeg: 140 kg

Az "OETP" megnevezéssel ellátott Deye, Fox Ess, vagy Sigenergy csomagban lévő termékeket és/vagy annak részeit kizárólag Magyarországon lehet felhasználni a gyártói szabályok alapján. Ezeket a termékeket nem lehet külföldre továbbértékesíteni, vagy telepíteni!
