OETP Sigen Hybrid 10.0 TP2 + BAT12

Cikkszám: C00801

Garancia: 10 év

Inverter + akkumulátor csomag az Otthoni Energiatároló Program műszaki követelményeihez igazítva

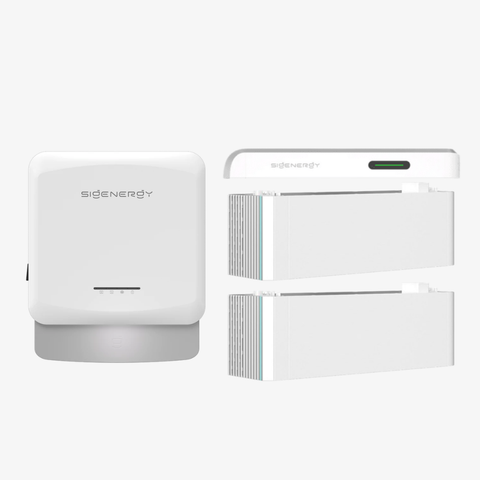

Ez a csomag egy Sigen Hybrid 10.0 TP2 háromfázisú invertert és két SigenStor BAT 6.0 LiFePO₄ akkumulátormodult tartalmaz, valamint SigenStor BC (Battery Controller) egységet a hibrid inverter és az akkumulátorrendszer összekapcsolásához.

Sigen Hybrid 10.0 TP2 – háromfázisú hibrid inverter

Főbb jellemzők

• EMS-integrált intelligens menedzsment, precíz vezérlés
• Két MPPT bemenet széles feszültségtartománnyal
• Háromfázisú on-grid kimenet
• Backup kimenet 10 másodperces csúcsteljesítménnyel
• Backup átkapcsolás megszakítási ideje: 0 ms
• IP66 védettség
• Természetes konvekciós hűtés
• Beépített védelmi funkciók: DC polaritáscsere elleni védelem, szigetelésfelügyelet, maradékáram-/szivárgóáram-felügyelet, ívzárlat-védelem (AFCI), AC túláram-, túlfeszültség- és rövidzárvédelem, II. típusú DC/AC túlfeszültségvédelem, szigetüzem elleni védelem (anti-islanding).
• Kommunikáció: WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G)

Fő műszaki paraméterek

PV (DC) bemenet

• Max. PV teljesítmény: 20000 W
• Max. DC feszültség: 1100 V
• Névleges DC feszültség: 600 V
• Indulófeszültség: 180 V
• MPPT tartomány: 160–1000 V
• MPPT-k száma: 2
• PV stringek száma MPPT-nként: 1/2
• Max. bemenő áram MPPT-nként: 16/32 A
• Max. zárlati áram MPPT-nként: 22/44 A

Akkumulátor csatlakozás

• Akkumulátorvezérlő: SigenStor BC
• Kompatibilis akkumulátor: SigenStor BAT sorozat
• Modulok száma vezérlőnként: 1–6 db
• Akkumulátor feszültségtartomány (háromfázis): 600–900 V

AC kimenet (on-grid)

• Névleges kimenő teljesítmény: 10000 W
• Max. látszólagos teljesítmény: 11000 VA
• Névleges kimenő áram: 15,2 A
• Max. kimenő áram: 16,7 A
• Névleges kimenő feszültség: 220/380 V, 230/400 V, 240/415 V (3W/N+PE)
• Névleges hálózati frekvencia: 50 / 60 Hz
• Teljesítménytényező: 0,8 leading ~ 0,8 lagging
• THDi: < 3%

AC kimenet (backup)

• Csúcskimenő teljesítmény (10 mp): 20000 W
• Névleges kimenő feszültség: 220/380 V, 230/400 V, 240/415 V (3W/N+PE)
• Névleges kimenő frekvencia: 50 / 60 Hz
• Teljesítménytényező: 0,8 (kapacitív / leading) ~ 0,8 (induktív / lagging)
• Teljes feszültség-harmonikus torzítás (THDv): < 3%
• Backup átkapcsolás megszakítási ideje: 0 ms

Hatásfok

• Max. hatásfok: 99,0%
• Európai hatásfok: 98,5%

Kivitel

• Méret (Sz × Ma × Mé): 477 × 568 × 99 mm
• Tömeg: 19,5 kg
• Tárolási hőmérséklet: -40 ~ +70 °C
• Üzemi hőmérséklet: -30 ~ +60 °C
• Zaj: 28 dB
• Éjszakai fogyasztás: 3 W
• Védettség: IP66
• Hűtés: természetes konvekció
• Fali szerelés

Szabványok: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2

SigenStor BAT 6.0 – LiFePO₄ akkumulátormodul

Főbb jellemzők

• LiFePO₄ akkumulátor
• 314 Ah cellakapacitás
• 10 000 ciklus
• 5 rétegű akkumulátorbiztonsági védelem
• Beépített battery optimizer (régi és új modulok keverése, bővítés támogatása)
• 100% kisütési mélység (DoD)

Fő műszaki paraméterek

Teljesítmény / kapacitás

• Akkumulátor típusa: LiFePO₄
• Cellakapacitás: 314 Ah
• Ciklus-élettartam: 10 000
• Teljes energiatároló kapacitás: 6,02 kWh
• Hasznos energiatároló kapacitás: 5,84 kWh
• Kisütési mélység (DoD): 100%
• Max. töltési/kisütési teljesítmény: 3000 W
• Csúcstöltési/csúcskisütési teljesítmény (10 mp): 4500 W

Általános adatok

• Tömeg: 62 kg
• Méret (Sz × Ma × Mé): 767 × 270 × 265 mm
• Tárolási hőmérséklet-tartomány: -25 ~ +60 °C
• Üzemi hőmérséklet-tartomány: -20 ~ +55 °C
• Relatív páratartalom-tartomány: 5% ~ 95%
• Max. telepítési/üzemi magasság: 4000 m
• Hűtés: természetes konvekció
• Védettség: IP66
• Telepítés: padlóra állítható / falra szerelhető
• Modulok száma vezérlőnként: 1 ~ 6 db
• Kompatibilis inverterek: SigenStor EC sorozat, Sigen Hybrid SP2/TP2 sorozat

Szabványok: IEC/EN 60730-1, UN 38.3, IEC/EN 62619, IEC/EN 63056, IEC/EN 62477

2 db BAT 6.0 modul együtt

• Teljes energiatároló kapacitás: 12,04 kWh
• Hasznos energiatároló kapacitás: 11,68 kWh
• Max. töltési/kisütési teljesítmény: 6000 W
• Csúcsteljesítmény (10 mp): 9000 W
• Össztömeg: 124 kg

A csomag előnyei

• Gyártói ökoszisztémában összeállított háromfázisú inverter + LiFePO₄ energiatároló csomag, BC-vel
• Backup oldalon 10 mp-ig elérhető csúcsteljesítmény (inverter): 20000 W
• IP66 védettségű kivitel az inverteren és az akkumulátoron
